![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/image-2.png)
▼フォアグリップ装着
ここでは新たに「バイポッド(20mm対応)」とするための改造を行っていきます。
![画像に alt 属性が指定されていません。ファイル名: CIMG0023-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0023-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0028-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0028-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0029-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0029-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0030-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0030-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0031-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0031-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0075-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0075-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0074-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0074-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0073-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0073-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0072-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0072-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0076-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0076-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0077-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0077-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0078-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0078-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0079-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/09/CIMG0079-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0032-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0032-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0033-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0033-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0034-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0034-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0035-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0035-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0036-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0036-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0038-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0038-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0037-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/CIMG0037-1024x768.jpg)
20mmレールを組み込みグリップを装着
▼サプレッサーの取付
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/12/image-1.png)
プラ製ハイダーを外し逆ネジ対応アダプターの組み込み「16mm->14mm逆」
![画像に alt 属性が指定されていません。ファイル名: 41bSa0ktANL.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/10/41bSa0ktANL.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0005-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/11/CIMG0005-1024x768.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0036-1.jpg)
シルバー塗装でアクセント
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0037-1-1024x627.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0038-2.jpg)
▼外装ディテールアップ
![画像に alt 属性が指定されていません。ファイル名: CIMG0078-2-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/12/CIMG0078-2-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0081-3-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/12/CIMG0081-3-1024x768.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0052-3.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/12/CIMG0052-3.jpg)
▼スコープレール加工
![画像に alt 属性が指定されていません。ファイル名: CIMG0023-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0023-1.jpg)
上:組み込むレール/下:純正レール
![画像に alt 属性が指定されていません。ファイル名: CIMG0024-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0024-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0025-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0025-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0026-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0026-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0027-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0027-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0029-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0029-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0031-1.jpg](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0031-1.jpg)
![画像に alt 属性が指定されていません。ファイル名: CIMG0083-4-1024x768.jpg](http://pyontetu.xsrv.jp/wp-content/uploads/2019/12/CIMG0083-4-1024x768.jpg)
▼チャンバー改良①
さて、お次は内部カスタムですが、恐らくこのライフル専用に設計されたチャンバーではないでしょうか。当初、VSR-10用の社外チャンバーに置き換える予定でしたが、チャンバー形状・全長・外径も違うようです。ですので、現状のチャンバーを加工して命中精度アップをはかっていく方向で作業を進めていくことにします。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0031.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0032-1.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0034.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0035-1.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0036.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0037.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0038-1.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0039-1.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0040.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0041.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0050.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0051.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0052.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0060.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0053.jpg)
2mm厚のABS板をレーザーで切り出し
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0054.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0056.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0057.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0058.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/09/CIMG0059.jpg)
▼チャンバー加工②
弾道がいまいち安定しないので、再度分解して別の方法を試してみることにします。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0042-1-1024x725.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0041-2-1024x737.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0053.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0054-1024x763.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0055-1024x803.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0056-1024x745.jpg)
▼ホップ調整ダイヤル
まずは、チャンバー上部の適切な位置に合うようにバレルに「1.8mm」の穴を開けます。次にM2ネジをドライバーで閉めこんでねじ切りを作ります。ここで注意することは、ねじ切りが斜めになったり無理に締めこまないことです。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0038-1-1024x727.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0040-1-1024x748.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0038-2.jpg)
ホップ調整ハンドルの制作
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0039-2.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0040-2.jpg)
微調整可能なハンドルの完成
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0043-1.jpg)
▼インナーバレルの交換

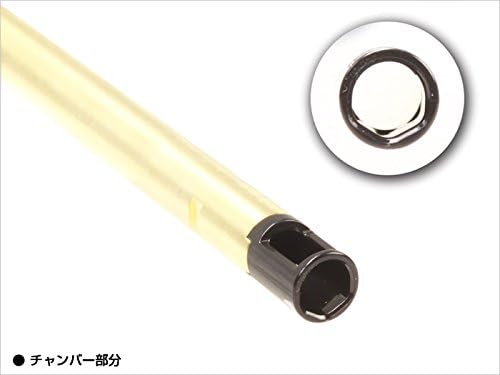

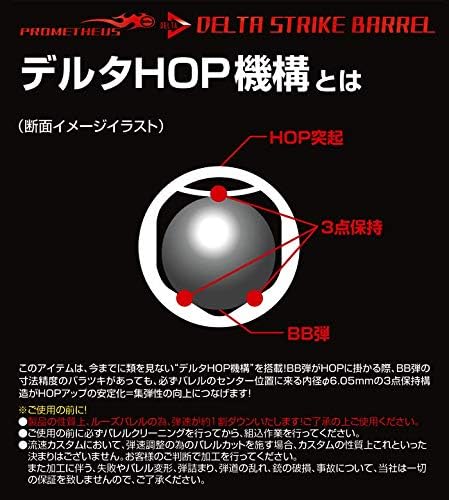

今回このライフルに組み込むのは「LayLax (ライラクス) PROMETHEUS デルタストライクバレル」になります。こちらの特徴は以下の通りです。
![](https://images-na.ssl-images-amazon.com/images/I/41S2ptxF6ZL._AC_.jpg)
![](https://images-na.ssl-images-amazon.com/images/I/51Ly3q-7mkL._AC_.jpg)
▼インナーバレルブレ対策
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2022/05/CIMG0006.jpg)
このようなリング状のパーツを作りはめ込みます。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2022/05/CIMG0007.jpg)
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2022/05/CIMG0008.jpg)
「エクステンション・アウターバレル」をつけて固定します。リングの枚数は現物調整を行っています。ここでは4枚(2mm)となっています。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2022/05/CIMG0009.jpg)
▼最終調整と試射
弾道の安定性を確実なものとするべく、分解と調整を繰り返します。
![](https://pyontetu.xsrv.jp/toygun/wp-content/uploads/2020/10/CIMG0048.jpg)
